做了一个 3D 打印机的封箱

· 2022-12-15
点点滴滴 手工拼搭

之前看别人用 ABS 耗材打印的模型,光滑细腻又结实,于是买了一盘 esun(易生)的 ABS 耗材回来,打的模型断层又不好看,其中一个原因就是打印 ABS 最好把机器封闭起来,保持环境温度,层与层之间比较粘合,打印效果会比较好。下面两篇文章是之前用 ABS 耗材打印的效果:

  • 3D打印 | 折叠便携小篮子
  • 3D打印 | Lucky 13 养生羽毛球选手

动手之前先找攻略。网上搜索了一番,关键词 “3D 打印机 封箱”,有很多网友 DIY 的产品,还不错,可是没有针对我这台创想三维 Creality CR-6 Max 的封箱,他们的打印机尺寸都比较小。又用关键词 “3D Printer Enclosure” 搜索,有些英文网站的产品,有机玻璃做的,很好看,可还是没有 CR-6 Max 机型的封箱。

本着“自己动手,丰衣足食”的理念,干脆自己做一个。

3D 打印机封箱(3D Printer Enclosure)制作过程

1、尺寸测量
考虑到打印底板前后移动所需空间,长宽高的尺寸暂定为110X70X70厘米。
2、材料准备
本着“废物利用”的原则,框架可以用闲置的收纳架。之前买空调、乒乓球发球机和激光雕刻机的大纸箱还没扔,估计了一下,包围起来应该够用。
收纳架

这款收纳架质量很一般,花了96元买的,厂家号称加厚的铁管,其实还是很薄,用手都能捏变形。

3、打印接头

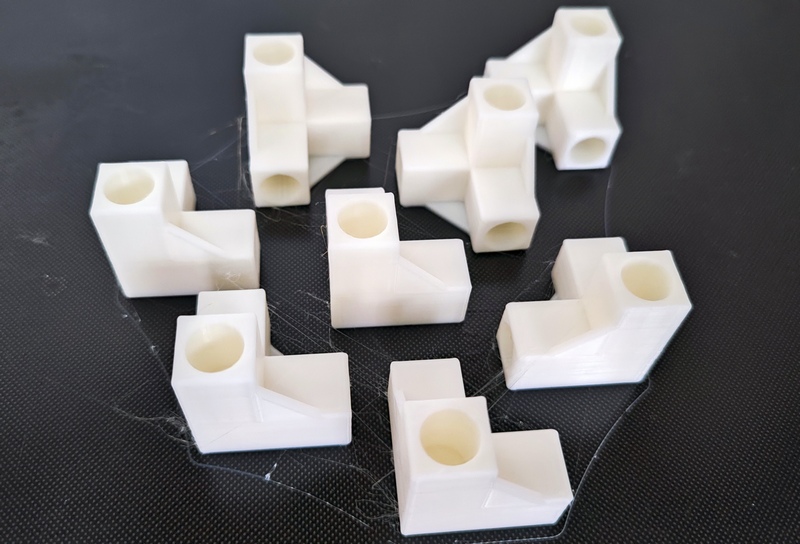

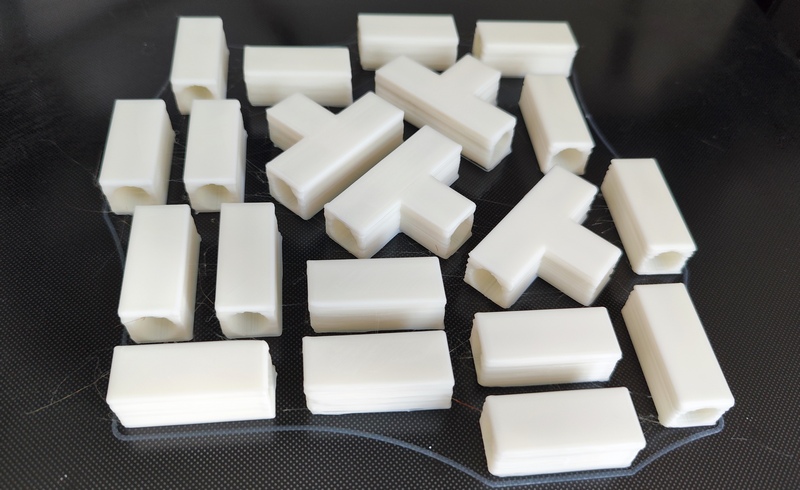

封箱的形状为长方体,需要打印 8 个顶角三通接头。用 TinkerCAD 设计了一下,花了十几个小时打印出来。
角接头
收纳架铁管的长度40厘米,粗1.2厘米。长的方向需要 3 根管子连起来,宽和高需要两根管子连起来,中间用接头连接。
中间接头

4、框架搭建
本来是在客厅拼装,拼好之后发现尺寸太大,门太小,根本进不来,只好拆了重新拼。尺寸够长,下一步就是用纸板围起来就可以了。

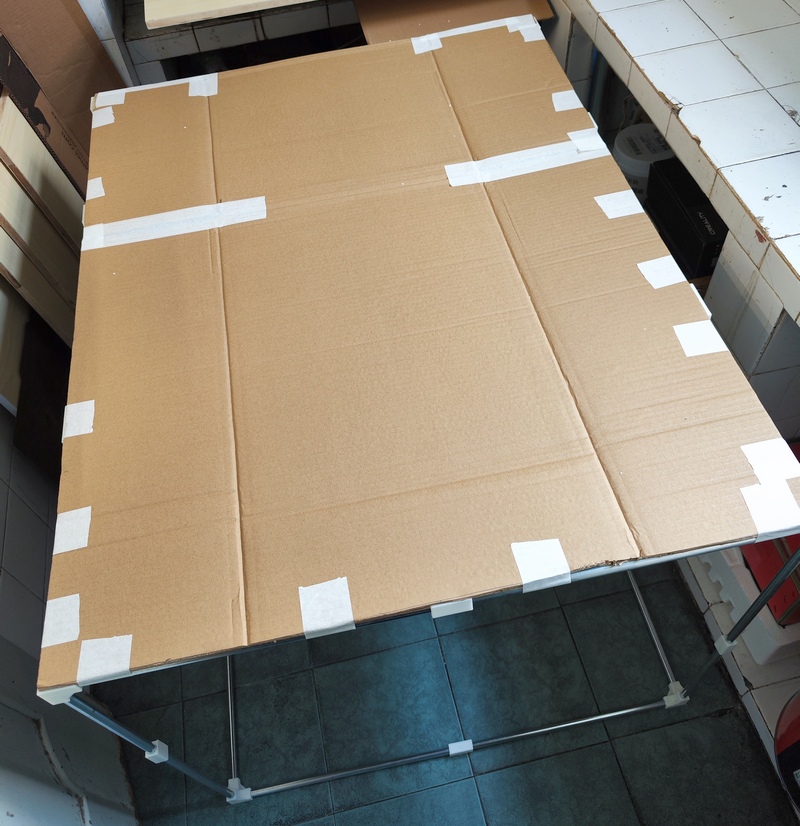

后期发现顶部放纸板的时候容易塌陷,又在顶部加了一根横梁。

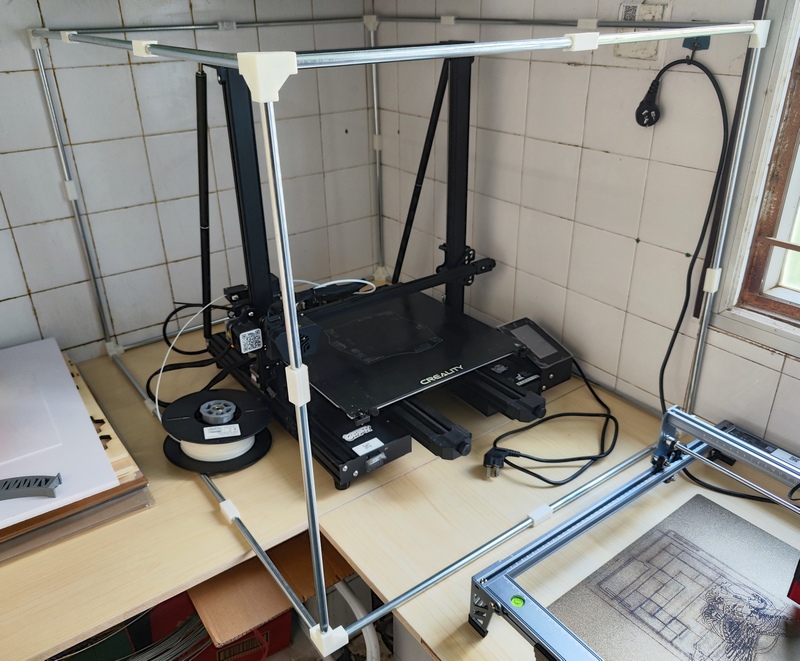

框架

5、纸板封箱
量好框架尺寸,裁好纸板,先用美纹纸固定到框架上,然后再用热熔胶加固。
纸板封箱

6、修理热熔胶枪
热熔胶枪用了一会儿居然坏掉了,不发热,换了几个插座最后确认是热熔胶枪本身的问题。

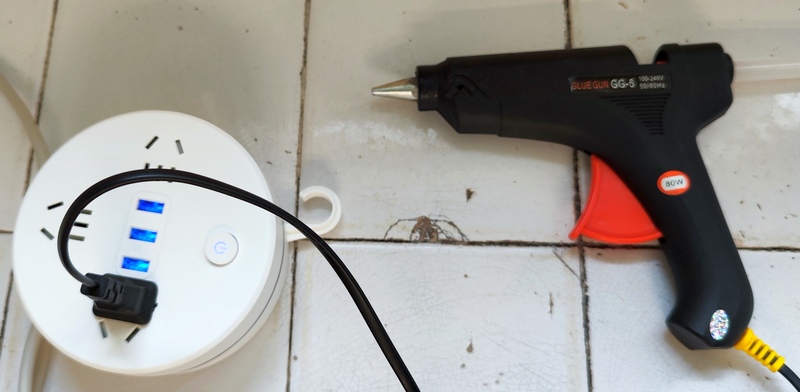

热熔胶枪

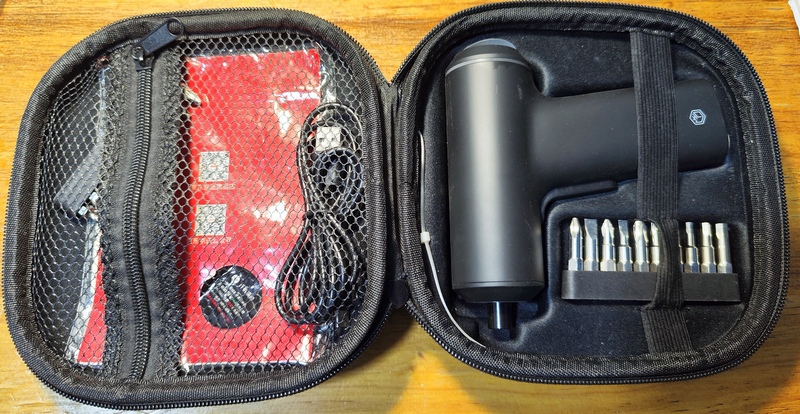

拿出电动螺丝刀,把热熔胶枪大卸八块。

电动螺丝刀真是居家必备,安装拆卸省时省力。

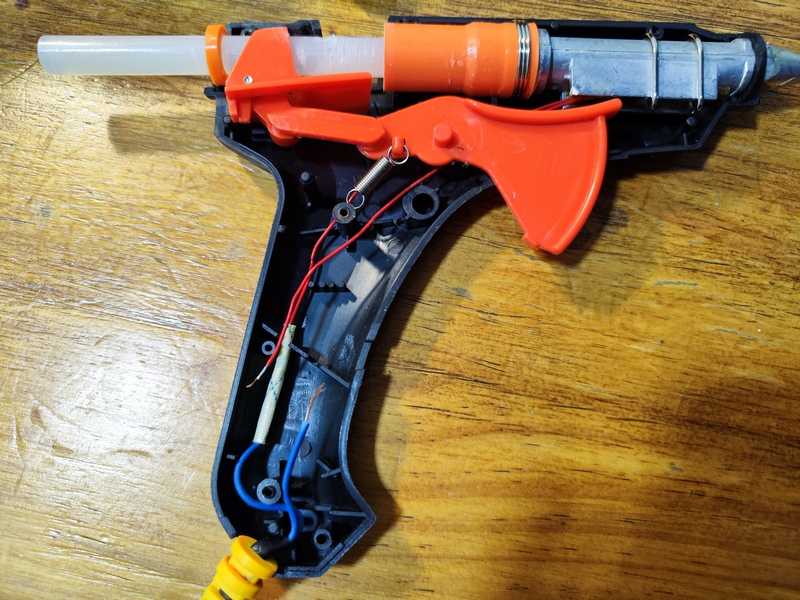

果然是线接头松开了。图中红色的线有点短,而且错位。扣动扳机的时候经常会拉伸它,最终把接头拉开了。
热熔胶枪

拿出焊锡三件套,找了一根短线把两头焊上去,然后重新装好,OK,又可以继续封箱了。

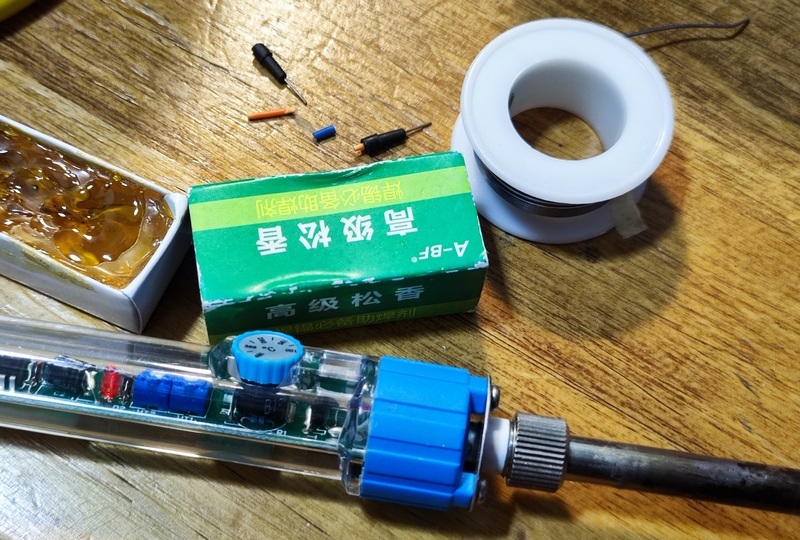

焊锡三件套

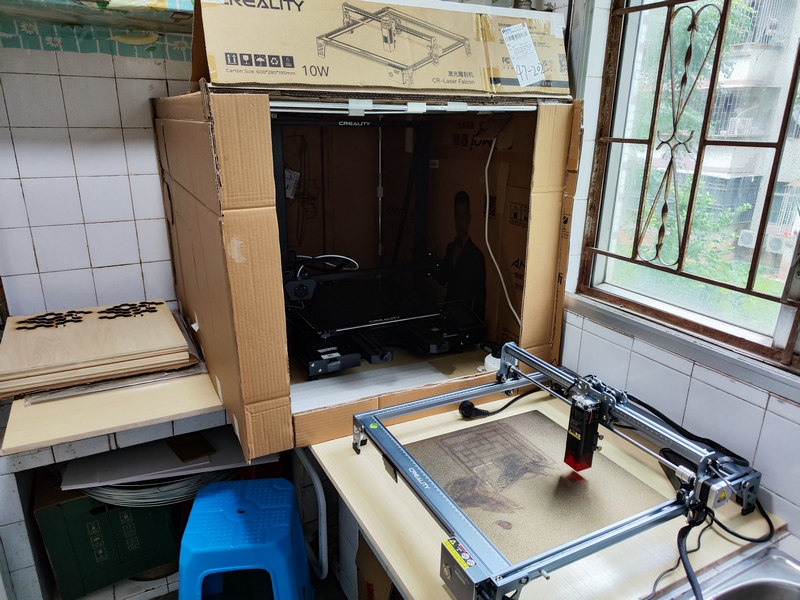

7、封箱完成
中间的过程就不赘述了,无非就是量尺寸,裁纸板,用热熔胶固定,最终效果如下:

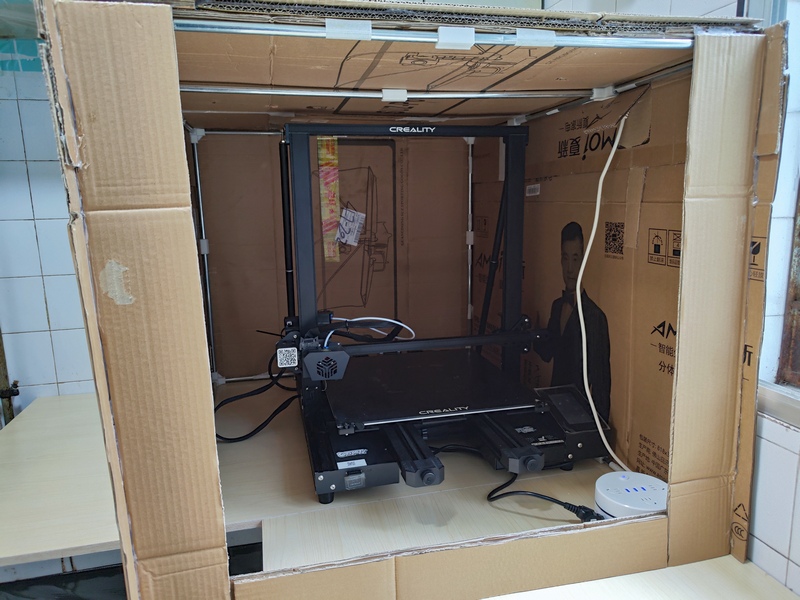

这是开门的地方。

门帘是在上方折叠放置的,放下来之后形成封闭空间。不过还有两个小问题:

  1. 门帘封闭不严密,后期考虑用吸铁石或者那种刺啦刺啦的魔术贴固定一下;
  2. 在门帘上开个窗,方便观察内部打印情况。还没找到透明塑料,等有了再开窗。

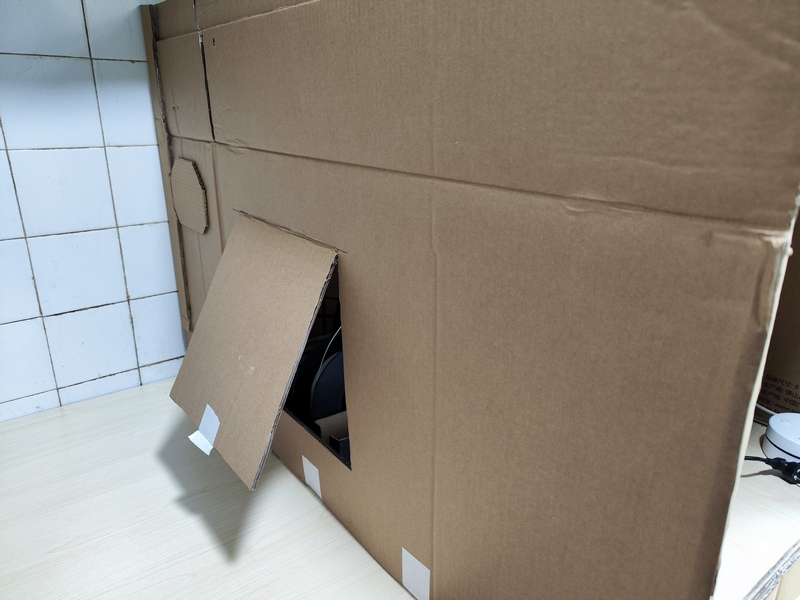

侧面开窗,方便更换耗材。

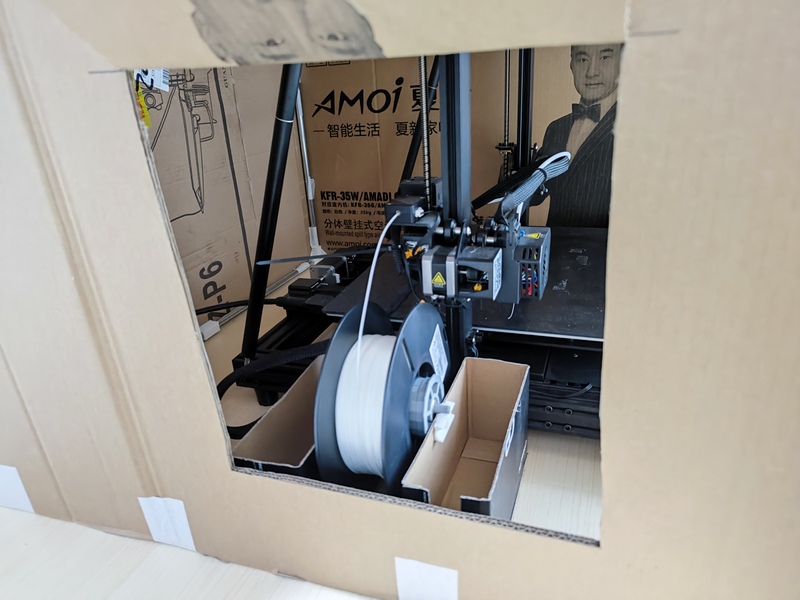

我用耗材的包装盒一分为二做了支架,中间穿上轴,效果还不错。

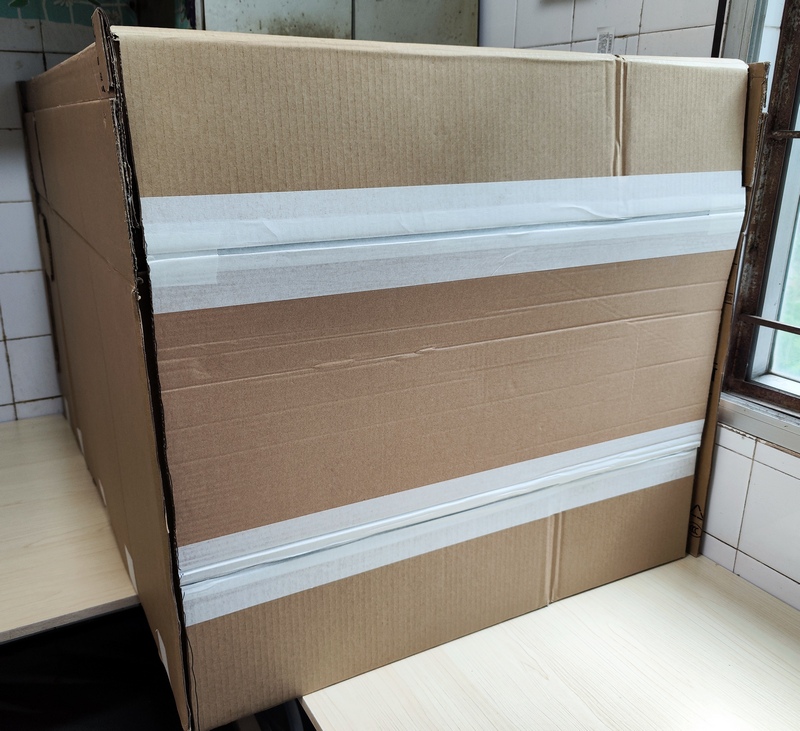

封箱完成

封箱最终完成,尺寸大概120 X 80 X 80 厘米。
把其他物品归位,一切就绪,下一步就可以打印 ABS 耗材试一下效果了。
3D打印机封箱

接头的STL文件下载:一共三个文件
